刚性叶轮式给料机(GY型)

GY型刚性叶轮式给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。本给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。 GY型刚性叶轮式给料机是一种定量给料设备。 GY型刚性叶轮式给料机配用BLY系列摆线针轮减速机，它通过减速机出轴直接与主轴刚性连接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过时料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。

型号规格	生产能力（米³/小时）	叶轮转速（转/分）	进出口尺寸长×宽（mm）	传动方式	摆线针轮减速电动机			给料机本体外形尺寸长×宽×高（毫米）	给料机本体重量（公斤）
型号规格	生产能力（米³/小时）	叶轮转速（转/分）	进出口尺寸长×宽（mm）	传动方式	型号	功率	转速	给料机本体外形尺寸长×宽×高（毫米）	给料机本体重量（公斤）
GY-Φ200×200	7	34	200×200	摆线针轮减速机	BLY18-43	1.1	34	510×300×300	67
GY-Φ200×300	10	34	200×300		BLY18-43	1.1	34	610×300×300	77
GY-Φ300×300	23	34	300×300		BLY18-43	1.1	34	690×400×450	155
GY-Φ300×400	31	34	300×400		BLY18-43	1.5	34	790×400×450	174
GY-Φ400×400	53	34	400×400		BLY22-43	3	34	830×520×600	231
GY-Φ400×500	67	34	400×500		BLY22-43	3	34	960×520×600	268
GY-Φ500×500	106	34	500×500		BLY22-43	4	34	960×640×760	550

原理

当变速时由蜗杆付通过装在同一主轴上的刮板，供给叶轮和测量叶轮实现给粉。煤粉自煤粉斗流入给粉机上部体内的隔板上及其缺口下面的供给叶轮的齿槽内，旋转的叶轮带着煤粉在供给叶轮壳内转180度给叶轮壳缺口处，落到测量叶轮内的齿槽，测量叶轮再转180度又把煤粉带部体内的缺口片，煤粉即落入出粉管中，按此过程就达到连续、均匀给粉的防止停机时煤粉自流的目的。

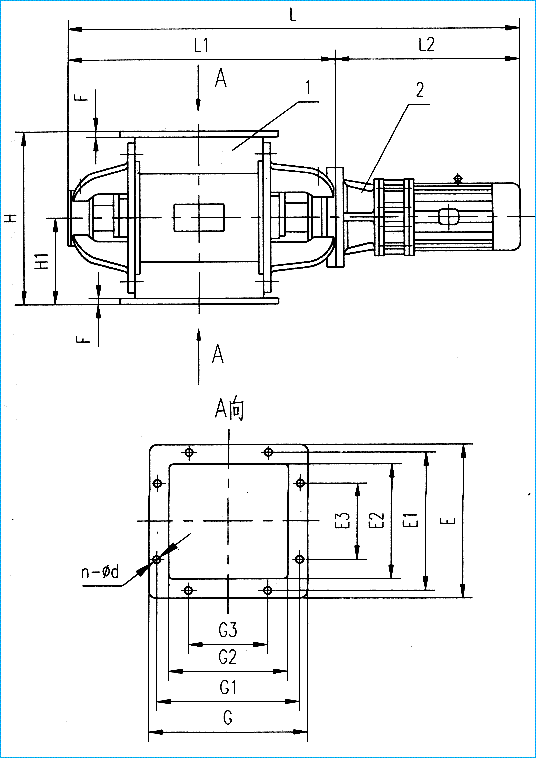

外形尺寸

本机主体由外壳、叶轮、主轴、端盖等零部件装配而成，结构紧凑，造型美观。

本机配用BLY系列摆线针轮减速机

型号	L	L1	L2	H	H1	F	E	E1	E2	E3	G	G1	G2	G3	n	d
GY-Φ200×200	953	510	443	300	150	15	300	260	200	140	300	260	200	140	8	17
GY-Φ200×300	1053	610	443	300	150	15	300	260	200	140	400	360	300	200	8	17
GY-Φ300×300	1133	690	443	450	225	15	400	360	300	200	400	360	300	200	8	19
GY-Φ300×400	1258	790	468	450	225	15	400	360	300	200	520	480	400	2×150	10	19
GY-Φ400×400	1373	830	543	600	300	16	520	480	400	2×140	520	480	400	2×140	12	19
GY-Φ400×500	1473	930	543	600	300	16	520	480	400	2×140	620	580	500	3×140	14	19
GY-Φ500×500	1523	960	563	760	380	26	640	580	500	3×140	640	580	500	3×140	16	19
